可控核聚变被誉为人类终极清洁能源，核聚变反应压力容器作为托卡马克装置核心构件，制造精度直接决定装备运行安全。容器由八块大型板材拼焊成型，焊接应力带来的整体形变、高精度坡口装配要求，长期是重型装备加工行业公认难题。
传统人工比对修模工艺效率低、误差不可控，某承接国家聚变项目制造企业，借助QJCAM在机测量 + 随形补偿软件，成功攻克变形件坡口加工痛点，产品全部按期合格交付，该方案已被终端用户复制落地。
核聚变反应压力容器具有大尺寸、多拼焊、超高装配精度三大加工难点，传统加工方式暴露多重短板：
焊接变形不可逆，理论模型完全失效
容器由八块厚板焊接拼装，焊接应力释放后整体曲面发生偏移，图纸理论模型与实际工件轮廓存在明显偏差，坡口尺寸、曲面轮廓无法匹配装配标准，批量加工极易出现尺寸超差。
手工校验流程繁琐，精度无保障
企业原有工艺在主轴加装记号笔对照理论模型试切，凭颜料残留判断切削余量，加工不到位再人工卡尺测量、手动修改模型。全程依赖操作工经验，反复试切占用大量工时，人工测量误差叠加，无法满足聚变装备微米级精度要求。
交付压力大，废品风险高
国家聚变项目工期刚性强，一旦坡口加工不合格，整块大型板材返工成本极高，延误项目整体交付，企业面临成本、工期双重损失。
QJCAM在机测量+随形补偿
变形工件闭环加工方案
什么是随形补偿加工技术？
通过在机测量获取零件的实际三维形状数据，计算其与理论CAD模型之间的偏差，并自动修正原始加工程序的刀路，使刀具路径贴合零件的实际几何形状，从而保证最终加工尺寸符合设计要求。旨在解决因零件加工变形导致的加工误差问题。
针对焊接变形构件“实物与模型不匹配”核心矛盾，QJCAM搭建“测量—分析—补偿—加工” 一体化自适应闭环流程，彻底告别人工反复改模。

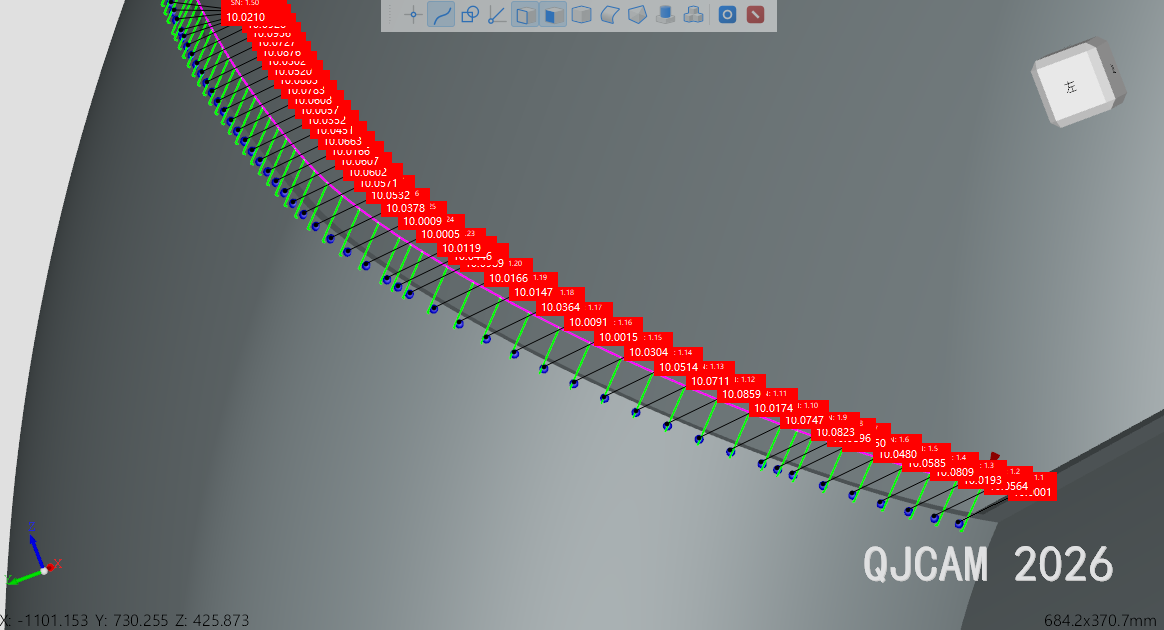

内置高精度在机测量模块，自动采集工件加工区域海量点位数据，精准分析焊接后曲面整体偏移、局部变形趋势，还原工件真实轮廓，突破单一理论模型的局限。

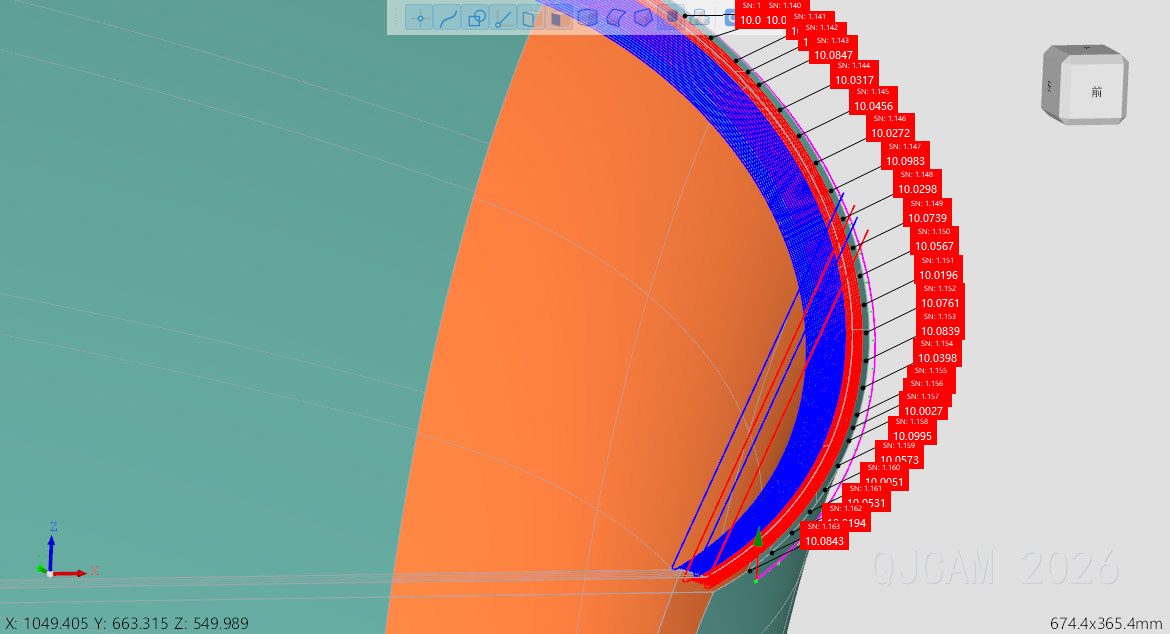

基于实测曲面数据，自适应模块快速计算全局补偿量，动态修正原有数控程序，自动生成贴合实际变形轮廓的随形刀路，坡口角度、余量、曲面轮廓同步精准适配。
无需更换机床、重新编写整套程序，仅启用自适应模块即可快速迭代原有加工程序，降低企业技改投入，快速落地量产。
核聚变反应容器加工任务，单台容器分八块焊接结构，对坡口曲面、尺寸严苛管控，焊接变形导致传统工艺无法达标。
落地成果
产品合格率100%：采用 QJCAM 自适应随形补偿方案加工聚变容器构件，全尺寸检测达标，无一件返工报废；
效率大幅提升：省去记号笔试切、人工卡尺复测、手动修改模型全流程，编程调试工时压缩80%以上；
自动化无人值守：补偿程序生成后，机床可自动执行连续加工，全程无需操作人员值守。
不止聚变装备
多行业通用自适应加工能力
QJCAM 自适应随形补偿模块不局限核聚变压力容器，可覆盖多种焊接变形工件场景：
核电 / 氢能重型压力容器、大型焊接筒体坡口加工
航空零件焊接变形修复加工
工程机械厚板焊接件、大型模具焊后精加工
各类焊后变形、铸造毛坯余量不均、成型偏移零件精密铣削
高端装备制造的核心竞争力，在于攻克 “变形、精度、效率” 三大制造瓶颈。面对核聚变、核电等国家重点工程严苛制造标准，依靠人工试凑的传统加工模式早已无法适配量产需求。
QJCAM随形补偿自适应加工，以“测量感知 + 智能补偿”数字化加工思路，为大型焊接变形构件提供标准化、高精度的一站式解决方案，助力国内高端能源装备自主化制造。
