QJCAM.Expert通用数控编程软件，深度融合先进算法与智能策略，为多轴铣削加工提供全方位、高精度、高效率的解决方案。核心功能模块全面覆盖旋转类零件、复杂自由曲面等多元加工场景，以技术创新突破传统编程瓶颈，显著提升编程效率与加工质量，助力制造企业攻克高难度零件加工难题。

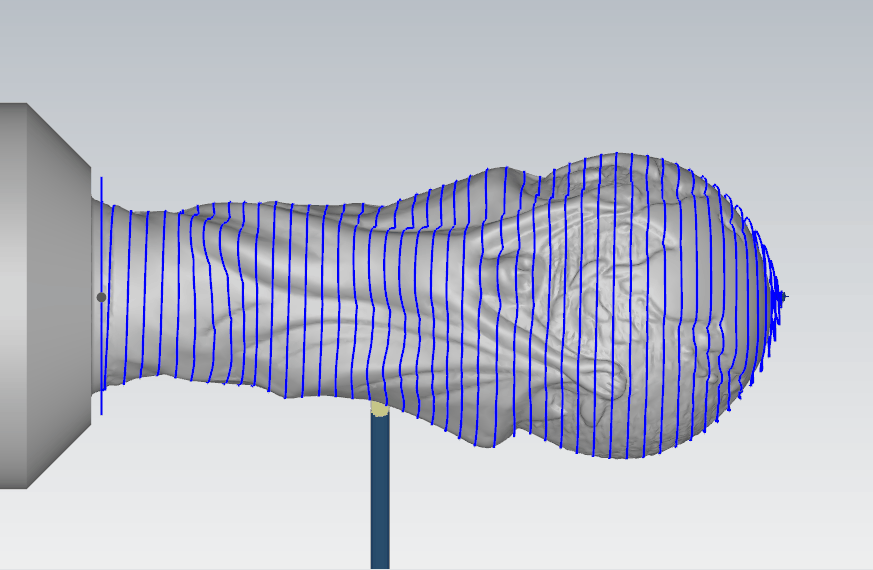

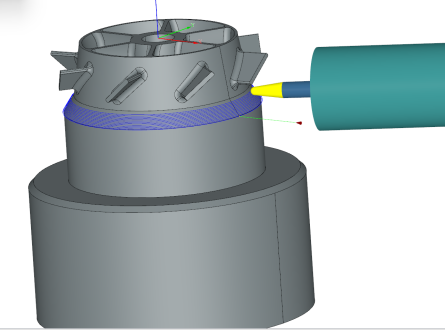

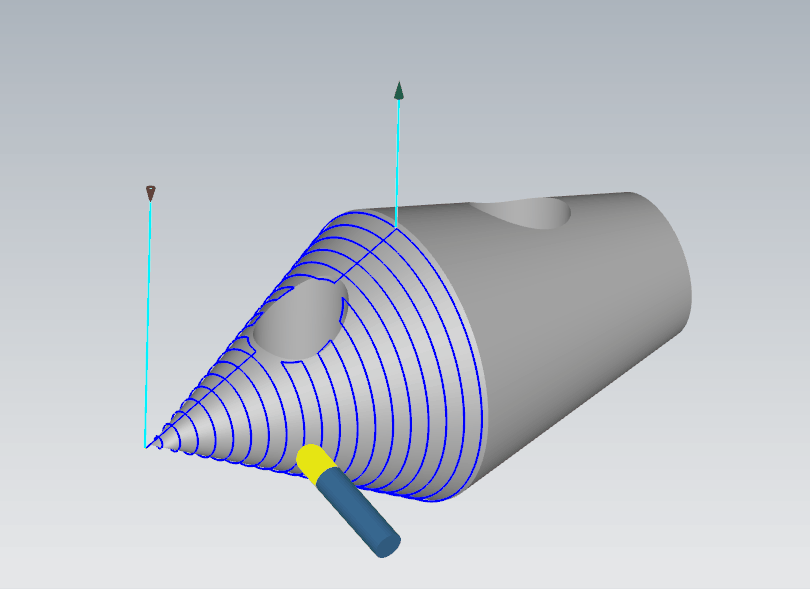

• 旋转投影精加工：通过投影技术精准控制加工轨迹，适配复杂曲面旋转加工需求。支持单向、往复、螺旋等刀路形式，可设置X限界、角度限界等多种限界参数，精准适配旋转类零件加工。

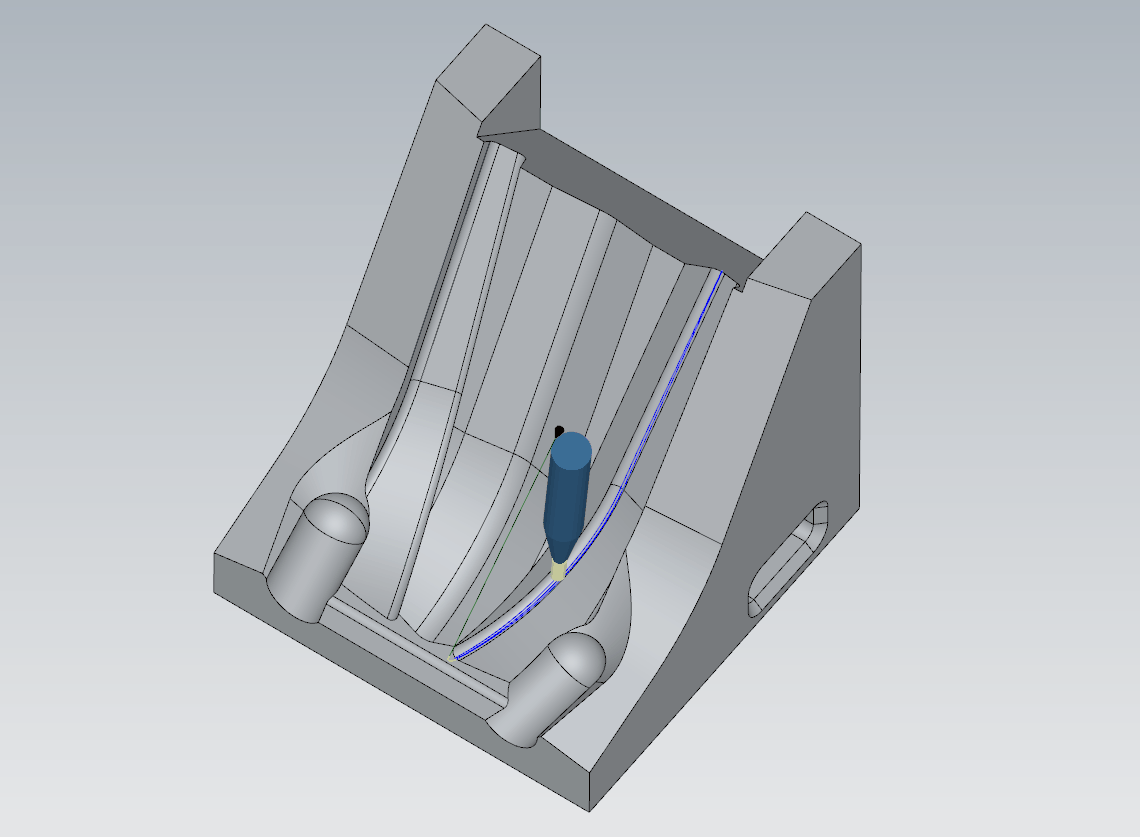

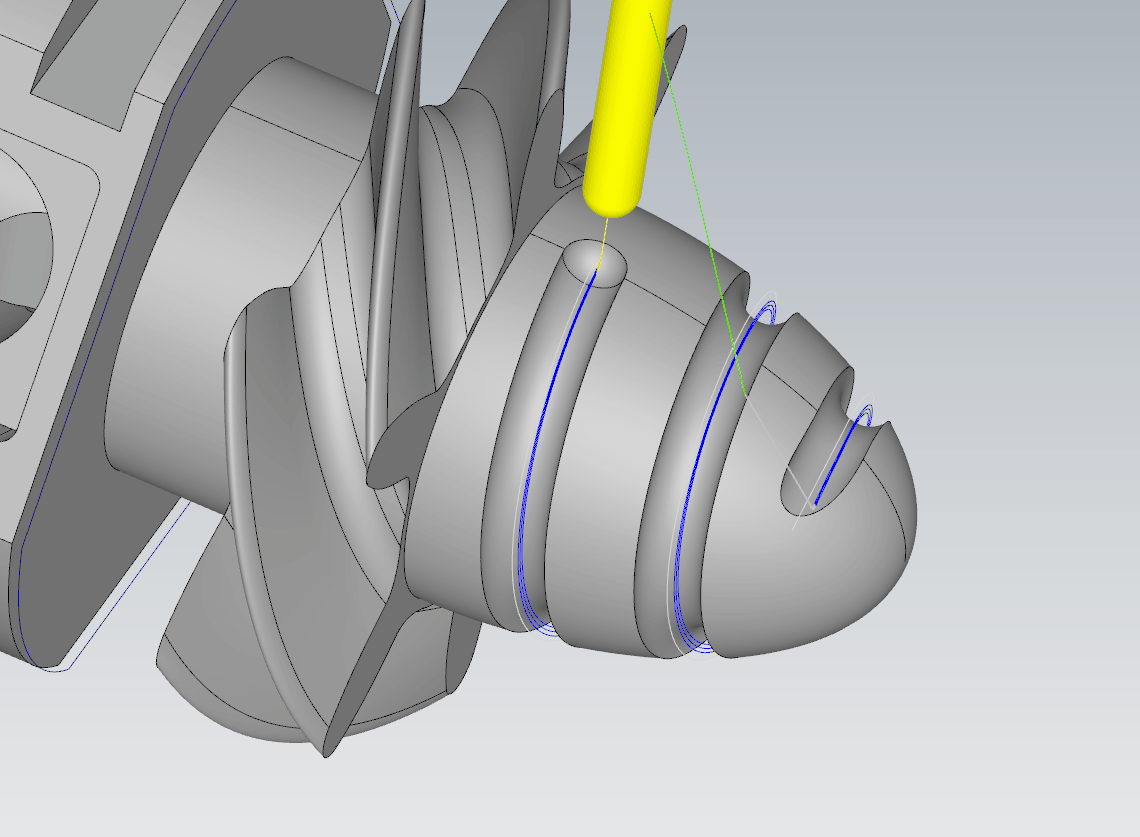

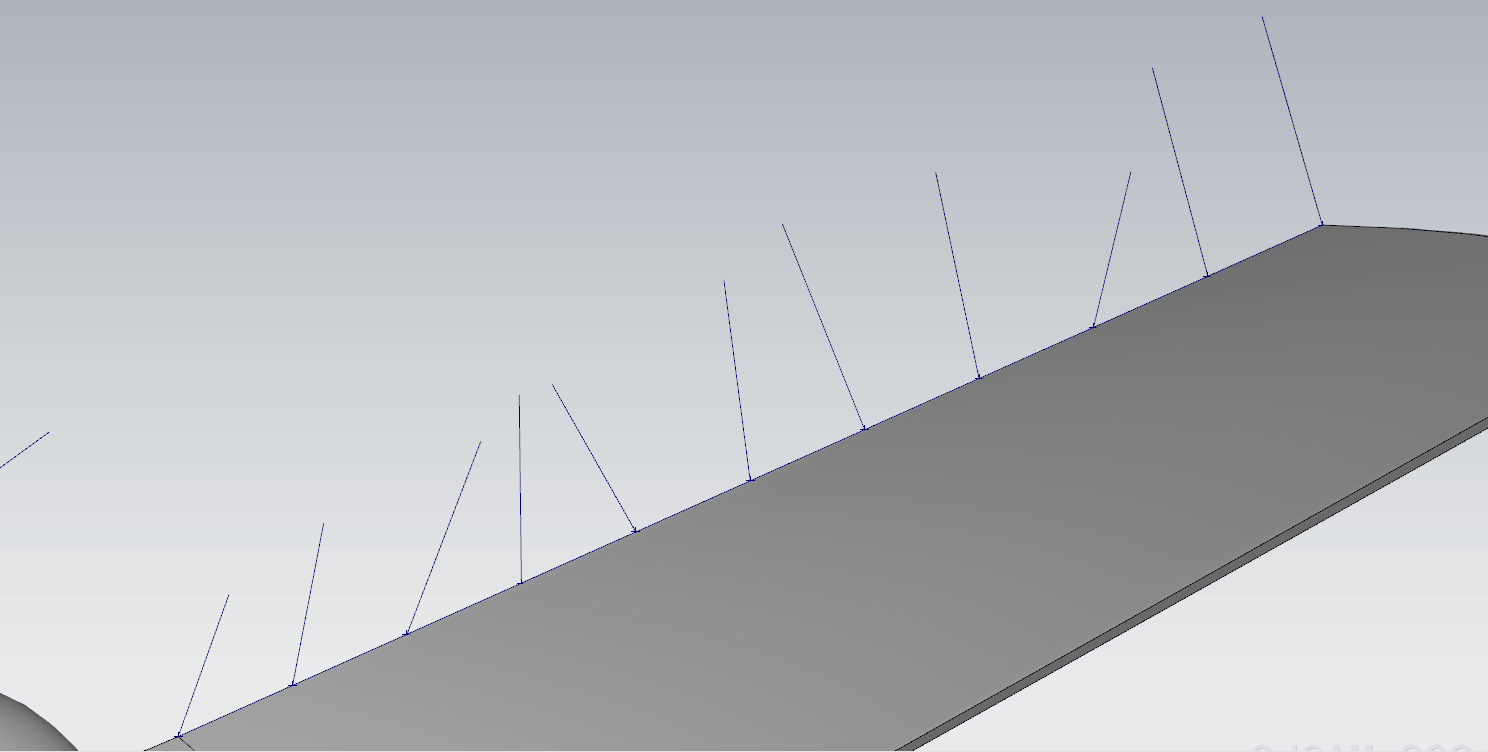

• 多轴曲线铣：提供多种曲线创建方式与灵活的刀轴编辑方法，适配曲面上曲线凹槽、切边等复杂变轴加工场景，满足异形轮廓的精细化加工需求。

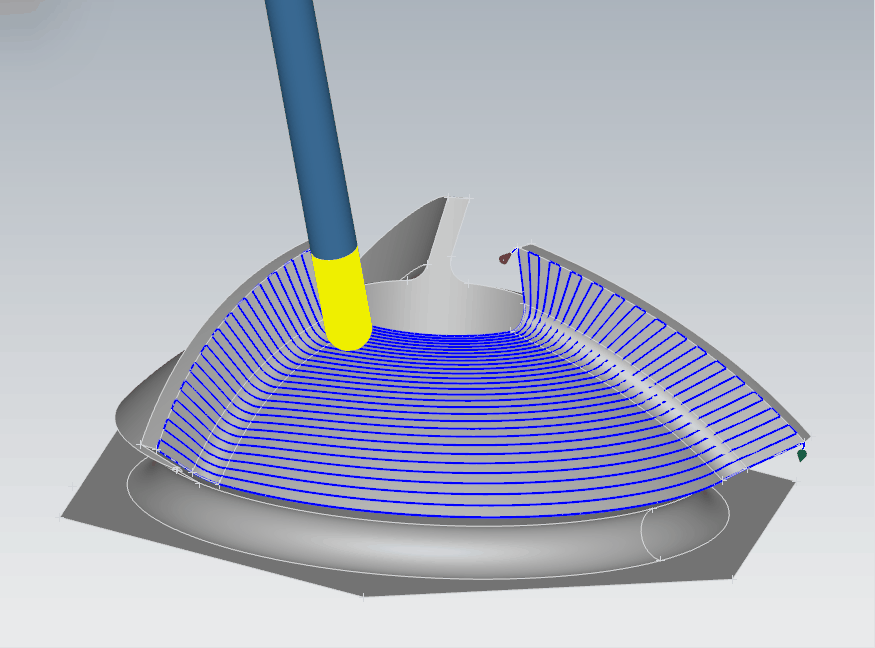

• 曲面投影加工：搭载高精度曲面投影算法，将加工刀路精准贴合复杂自由曲面，实现全曲面一致性加工，兼顾表面质量与尺寸精度稳定性，适用于航空航天、模具等高端制造领域。
•曲线投影加工：基于曲线投影原理生成优化刀路，精准贴合零件的复杂曲线特征，可高效完成异形曲线结构件的高精度切削，有效减少加工误差。

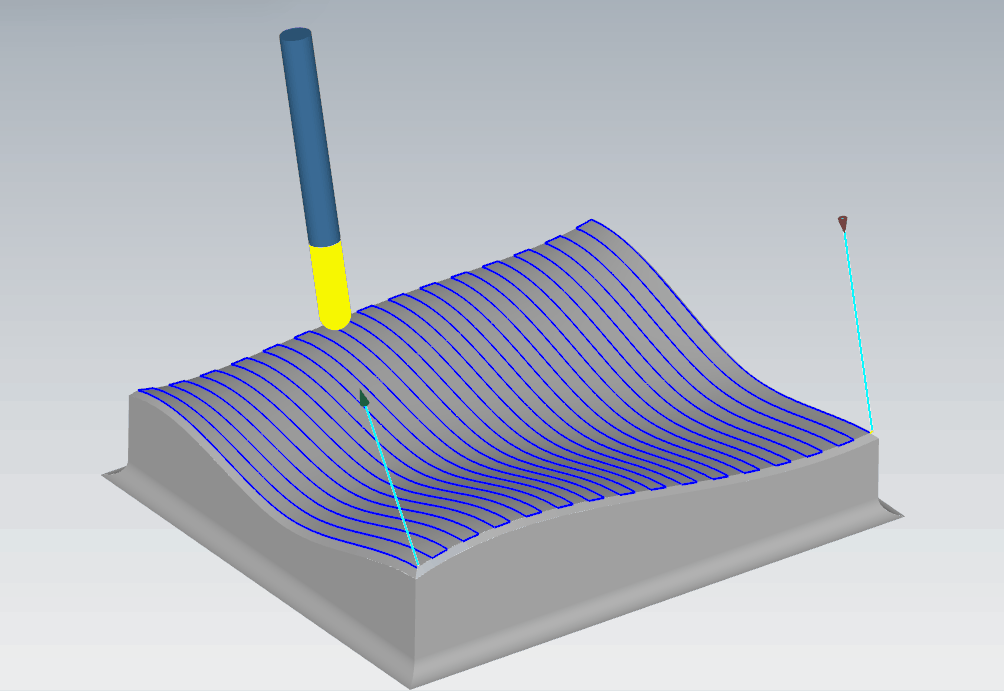

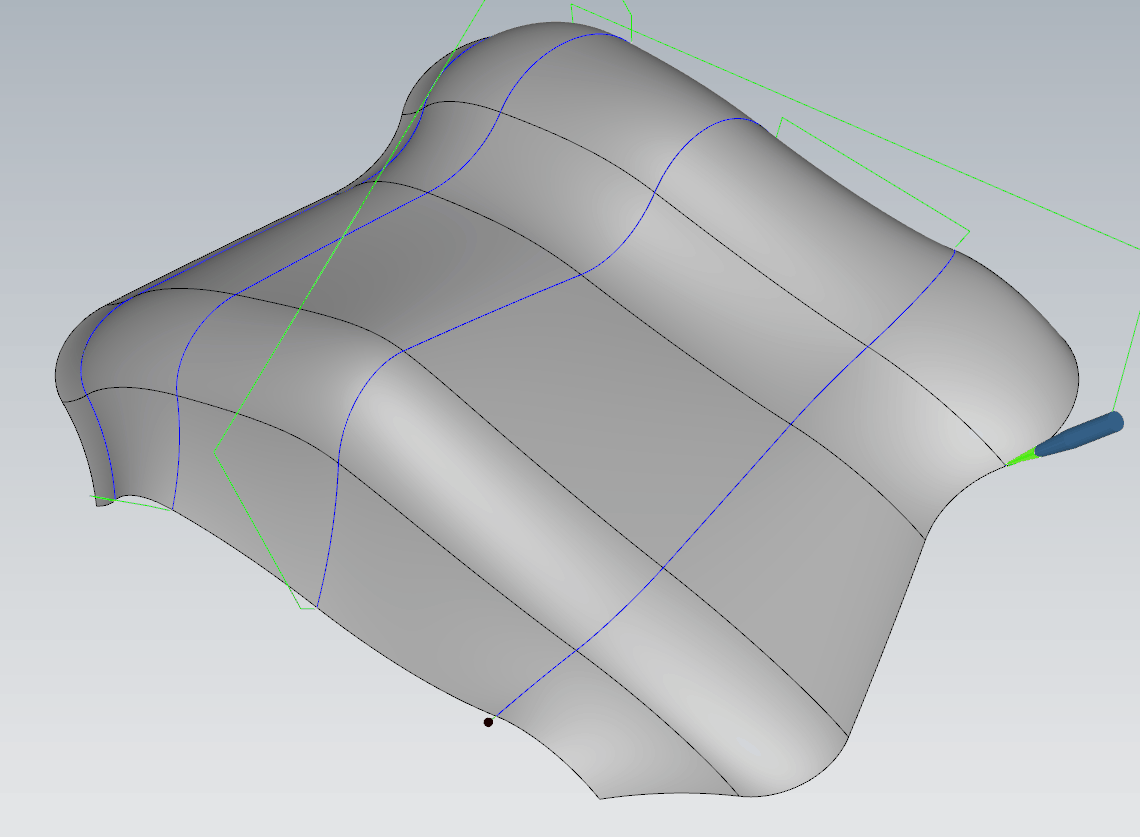

• 多轴流线加工：沿曲面自然流线生成顺滑刀路，最大限度减少切削痕迹，保障加工面光滑度，减少后续抛光工序。

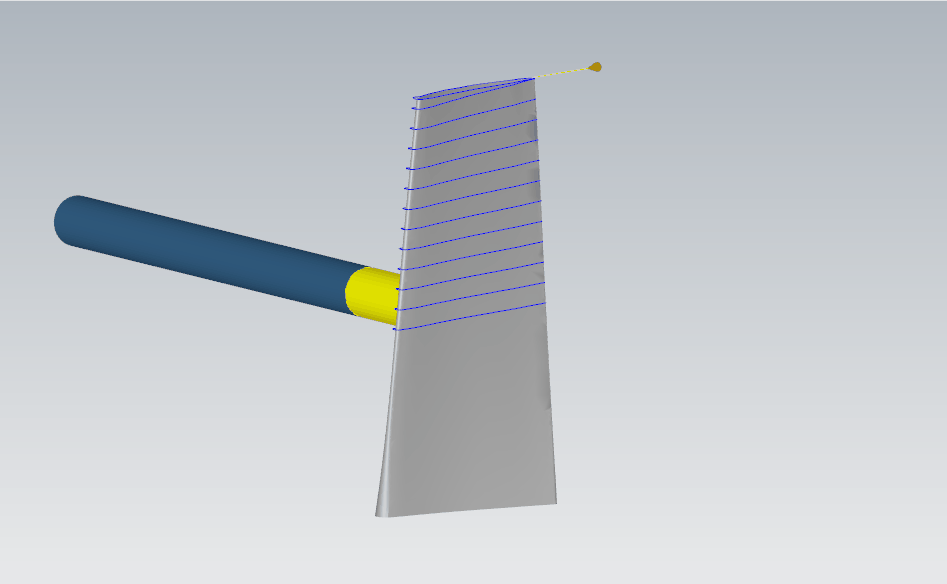

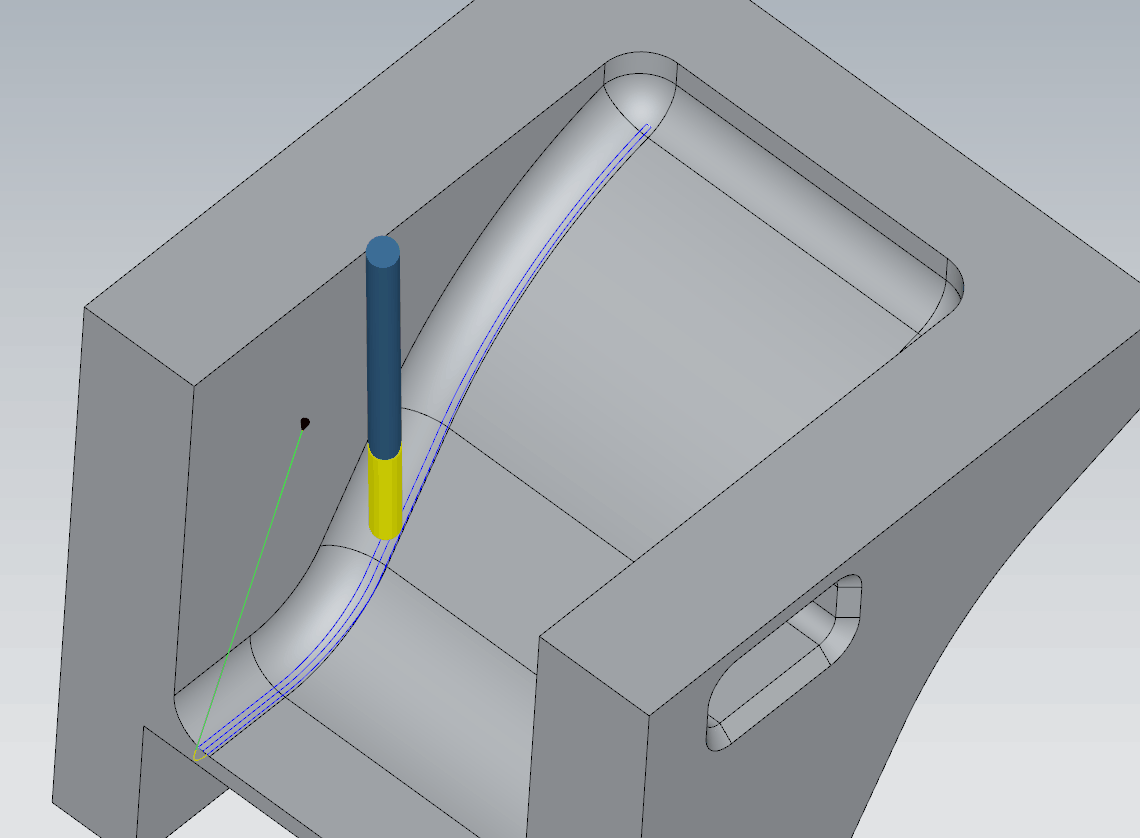

•引导曲线加工：以引导曲线为基准智能生成刀路，精准匹配复杂轨迹加工需求，大幅提升多轴加工的灵活性与轨迹可控性，轻松应对非标零件的定制化加工。

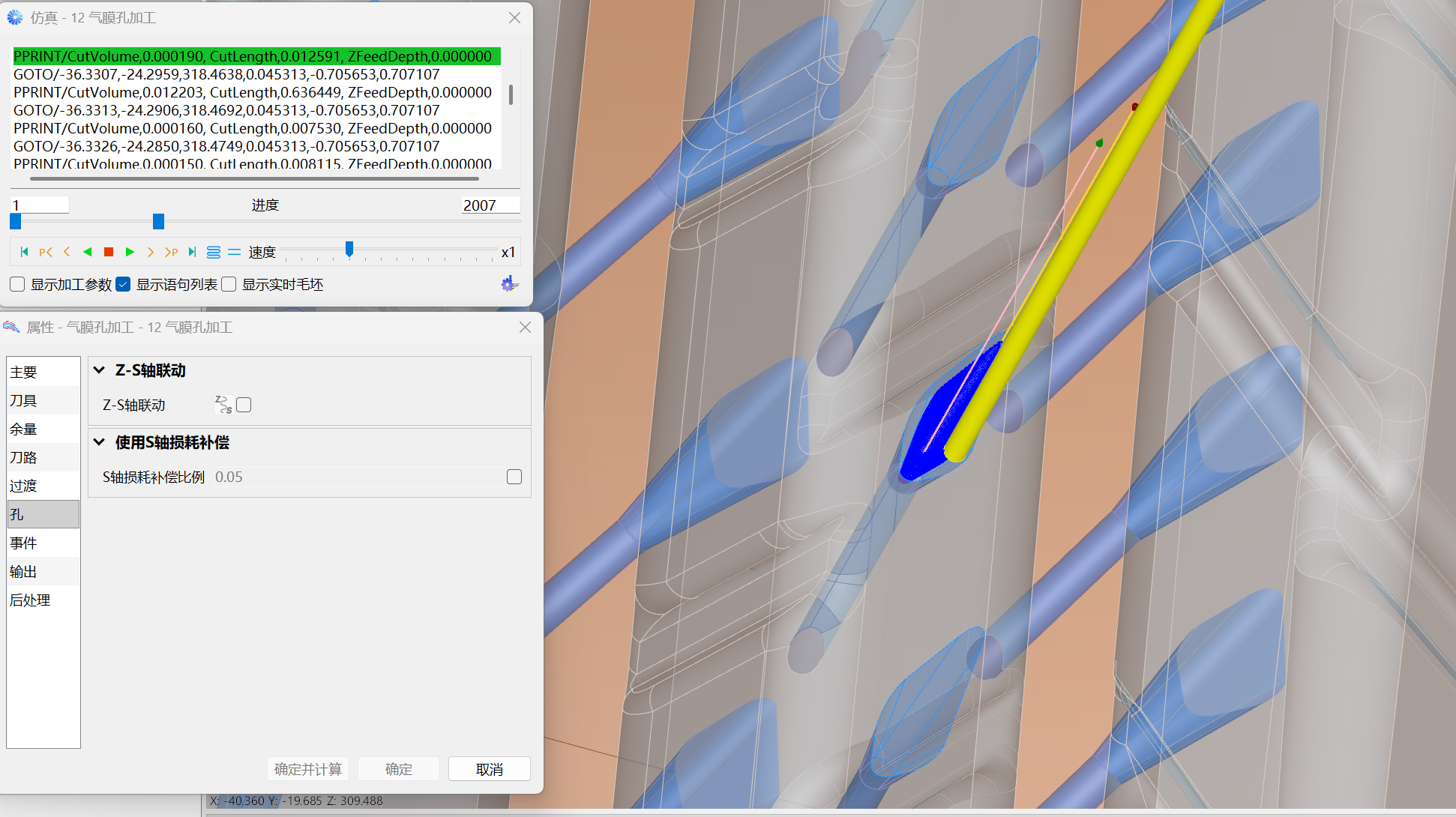

• 电火花打孔：集成电火花打孔编程功能，可精准完成微小孔径加工，为模具、医疗零件等特殊孔位加工提供解决方案。

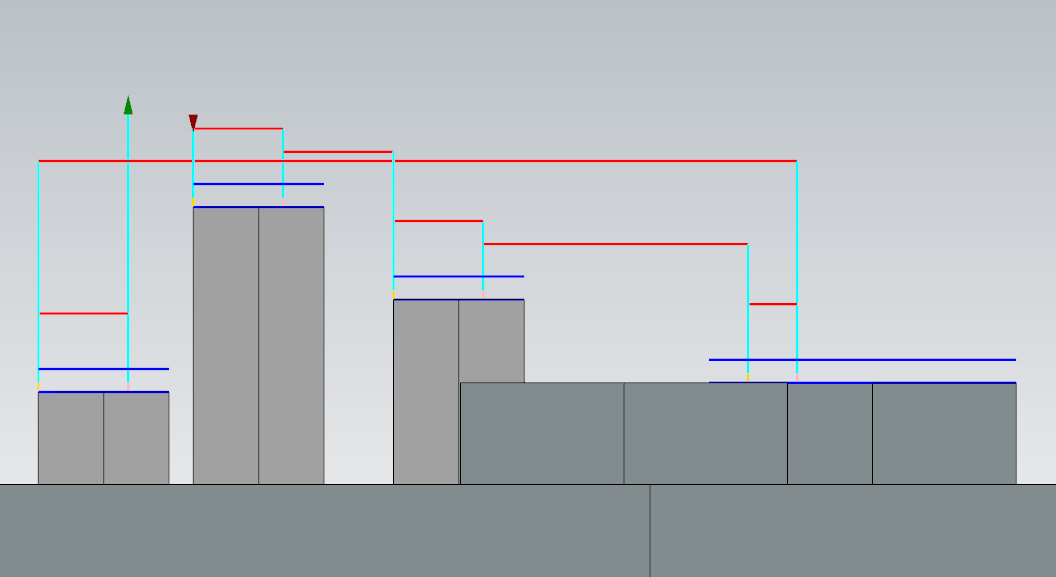

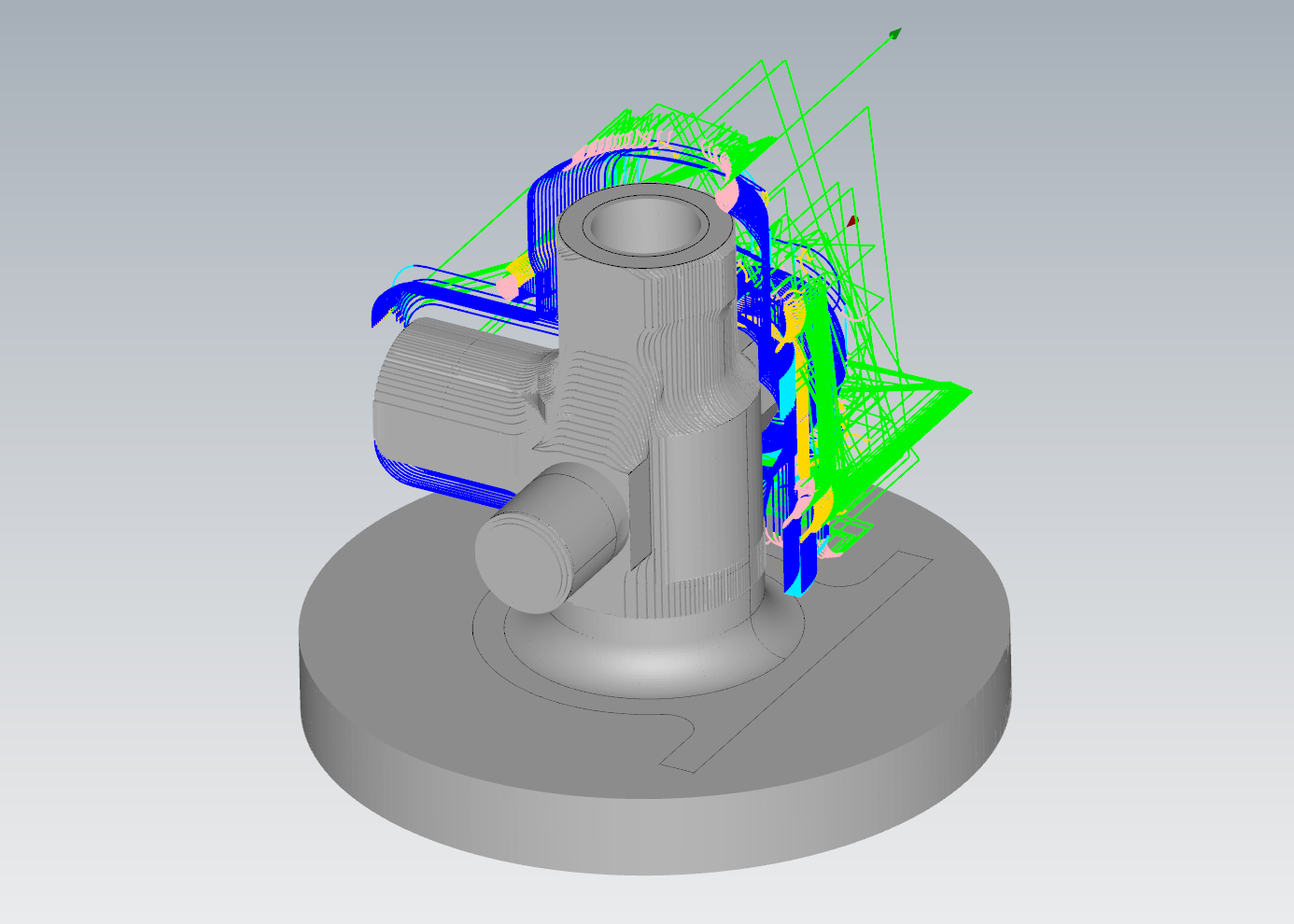

• 非切削移动：提供多种进刀、退刀、下刀选项与智能过渡方案，搭配多维度避障策略，有效规避刀具与夹具、工件的干涉风险，确保加工过程安全顺畅。
• 铣削毛坯链：全通用铣策略支持毛坯链集成，可生成并预览过程残余毛坯，基于残余毛坯精准计算刀路，大幅减少空切行程，提升加工效率与材料利用率。

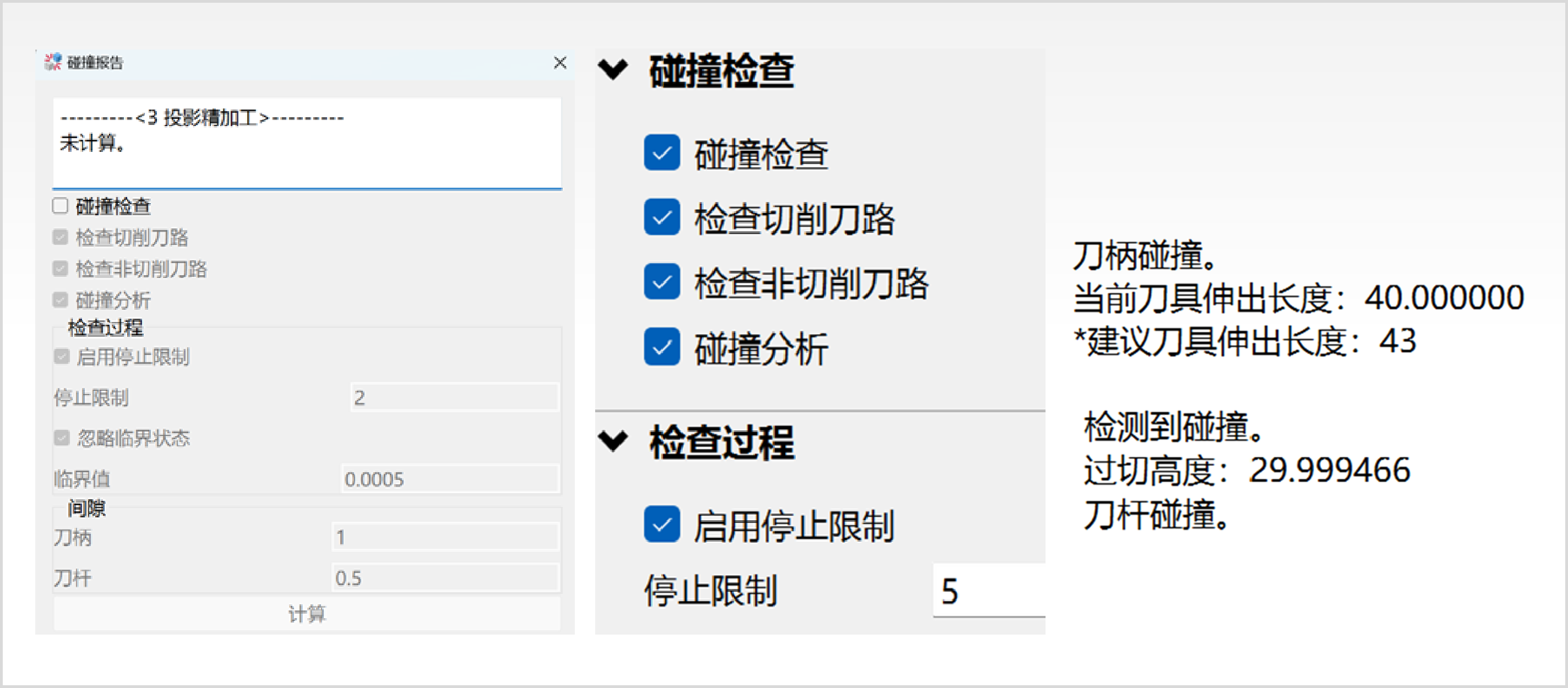

QJCAM.Expert内置高效碰撞检查与报告系统，从源头规避加工风险，降低试切成本，保障编程与加工全流程可靠可控。
• 实时安全验证：快速校验刀路轨迹的安全性，实时检测刀具、夹具与工件之间的潜在碰撞风险，提升编程准确性。
• 直观信息展示：碰撞信息直观显示于信息栏，便于操作人员快速查看与定位问题，提升排查效率。
• 灵活自定义检查：提供多种检查选项，可根据加工场景自定义检查范围与精度，适配不同复杂度工件加工需求。
• 专业处置建议：精准分析碰撞位置、类型及原因，同步给出科学处置建议，助力操作人员快速优化刀路，规避加工事故。

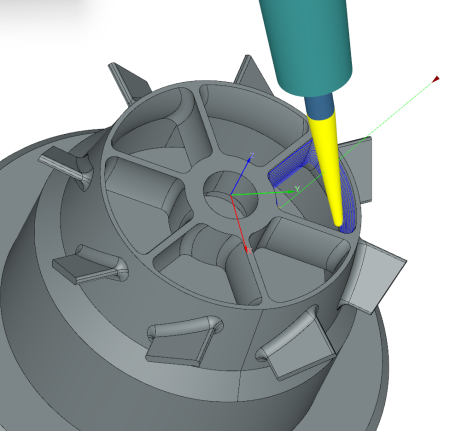

1. 问题现状与加工难点
• 零件包含复杂型腔及肋板，转角复杂，刀轴变化剧烈，难加工合格；
• 周向阵列的叶片加工精度要求高，叶片轮廓度±0.04mm，粗糙度≤Ra1.2；
• 轴向型腔曲面复杂，加工难度高。
2. QJCAM五轴铣削加工方案
✅型腔粗加工：采用定轴型腔粗加工策略，快速、高效去除零件外形及内腔毛坯；
✅曲线轮廓铣：精细化处理叶尖及叶根细节处理，精密加工必备策略；
✅引导曲线加工：顺滑处理周向叶片加工，满足在没有专用叶片加工软件的情况下对叶片的精细加工；

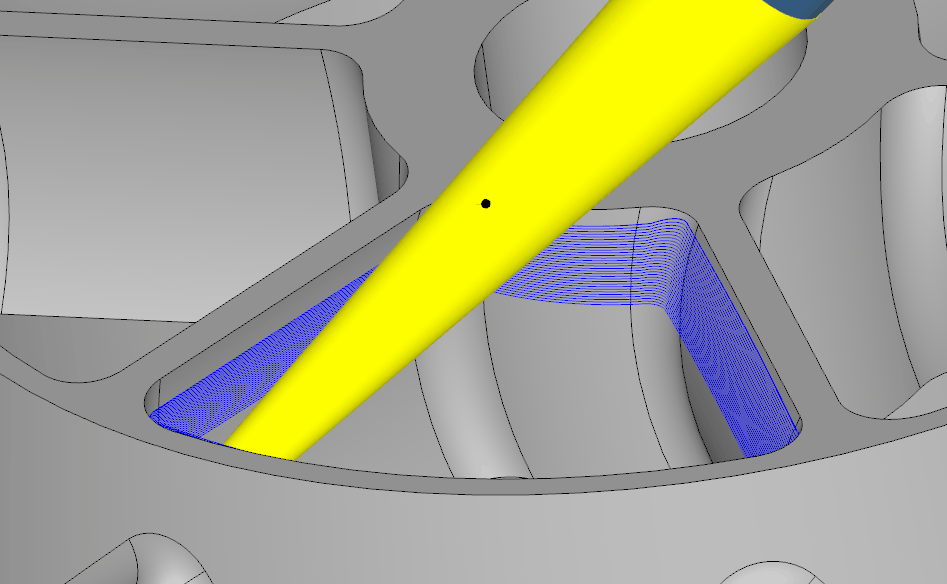

✅可变轮廓铣：专业化处理复杂型腔的精加工，针对轴向叶片的精加工展示超强能力，适应性强，专业性强。
3. 方案亮点总结
✅编程效率高：策略集成化程度高，高效编程；
✅加工精度高：多种策略组合，全面提升加工精度；
✅加工稳定性好：支持多种刀轴设置方式，辅助稳定加工，提高加工稳定性。
